LETOV Š-1 a Š-2

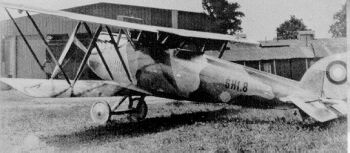

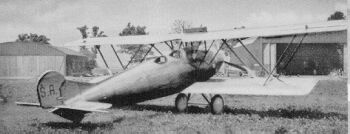

prototyp Š-1 ještě označený Š.A. Š-1

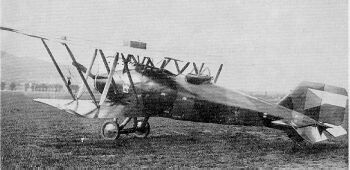

Š-2 Š-2

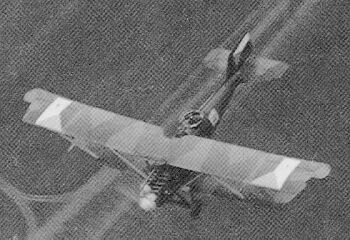

Š-2 Š-2

     Letov Š-1 má v historii čs. letectva velmi významné a důležité místo. Byl první čs. konstrukcí sériově vyráběnou a dodávanou letectvu. Jeho vznik a výroba ukočila diskusi zda je či není domácí průmysl schopen vyrábět plnohodnotné bojové stroje srovnatelné se zahraničními. Ve vedení armády byly tendence v tuto schopnost nevěřit a prosazovat orientaci na dovoz zahraničních strojů. To vítala a podporovala hlavně Francie doufající v odbyt svých strojů. Prototyp označený Š.A. byl zalétán v dubnu 1920. Na podzim byl stroj předveden na I. mezinárodní letecké výstavě v Praze. MNO jej objednalo v padesátikusové sérii. To byl na první samostatnou konstrukci Letova nesporně úspěch. Potíže však nastaly u dodávek motorů Hiero L. Těch bylo nakonec jen 28 ks a tak zbytek série obdržel německé motory Maybach Mb-IVa. První ze strojů s Maybachy byl zalétán v březnu 1921. Stroje s motory Hiero L byly v tehdejším kódu označovány jako Š-H-1, s motorem Maybach pak Š-M-1. MNO vzápětí objednalo další sérii 40 ks, ty však stavěla v licenci továrna Aero. Tyto stroje se označovaly Š-M-2 a mírně se konstrukčně lišily od Š-M-1. Po změně označování se z Š-H-1 stal Š-1 a stroje Š-M-1 a 2 pak byly označeny Š-2. Ale zpět ke strojům. Ty měly trup konstruován jako celodřevěnou poloskořepinu, což se v provozu ukázalo jako obtížně opravovatelná konstrukce. Také směrová stabilita strojů nebyla nejlepší a proto byly v průběhu služby postupně několikrát předělávány. Nicméně stroje sloužily jako pozorovací do druhé poloviny 20. let. Výzbroj jednoho pevného a dvou pohyblivých kulometů mohly doplnit dvě pumy po 5O kg, nebo dvanáct po 10 kg. Později přibyl ještě fotoaparát a rádiový přístroj. U pozorovacích letek všech tří leteckých pluků jej postupně začal nahrazovat typ Aero A-12 a A-11. Ještě v průběhu výroby Š-1 konstruktér Šmolík postavil jeden kus v provedení dopravní limuzíny pro dva cestující v zakryté kabině na místě pozorovatele. Značil se Šm-1a. V roce 1923 pak vznikl jeden kus stroje Š-5, což byla v podstatě úprava Š-1 na typ s trupem konstruovaným z ocelových trubek. Do výroby se však nedostal, možná i proto, že jeho prázdná hmotnost oproti předpokladům vzrostla.

Technický popis - Dvoumístný, jednomotorový, vzpěrový dvouplošník. Kostra stroje dřevěná, potažená plátnem kromě duralové kapotáže motoru. Řadový motor, dvoulistá, dřevěná vrtule. Podvozek samozřejmě pevný, záďový s ostruhou.

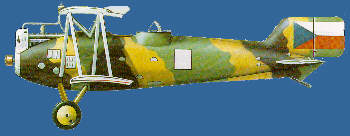

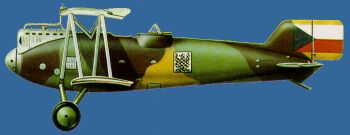

Barevné provedení - Letovy Š-1 měly složitou kamufláž složenou z polí tří barev . zelené, hnědé, okrové. Ta však byla ve své přední části tónována do tmava tupováním skvrn téže barvy tmavšího odstínu. Trup byl takto natřen celý, křídla a VOP zespodu pak hliníkovou barvou. Později obdržely Š-1 standartní nátěr letectva tedy tytéž barvy bez tónování. Přinejmenším u části strojů byly prostě původní tónovaná barevná pole přetřena jednolitým odstínem a vznikla tak poněkud jinak vypadající kamufláž oproti strojům Š-2 s klasickými pruhovými poli. Na standartních pozicích praporové výsostné znaky, na trupu znak jednotky a někdy se začaly objevovat i černé, bíle lemované číslice pro snazší identifikaci letounu.

ZÁKLADNÍ     TTD   Š-1

Rozpětí

13,23 m

Délka

8,31 m

Nosná plocha

33,89 m2

Hmotnost prázdná

861 kg

Motor

Hiero L - 169 kW

Maximální rychlost

194 km/h

Dolet

715 km

Dostup

6000 m

Stoupavost

1,6 m/s

Výzbroj

1 x Vickers 7,7 mm pevný
2 x Lewis 7,7 mm pohyb.
120 kg pum

ZÁKLADNÍ     TTD  Š-2

Rozpětí

13,02 m

Délka

8,52 m

Nosná plocha

36,17 m2

Hmotnost prázdná

970 kg

Motor

Maybach Mb-IVa - 191 kW

Maximální rychlost

190 km/h

Dolet

667 km

Dostup

6500 m

Stoupavost

2,8 m/s

Výzbroj

1 x Vickers 7,7 mm pevný
2 x Lewis 7,7 mm pohyb.
120 kg pum

MODELY 1:72
firmanázevprovedenídoba vzniku poznámka
RVHPLetov Š-1resinpol. 90. letkat. č. 7211
RVHPLetov Šm-1a/Šh-1resinpol. 90. letkat. č. 7252
PODKLADY
Letadla čs. pilotůV. Šorelbarevný bokorys, text
Čs. letadla IV. Němečekvýkres, foto, textjediný mně známý kompletní výkres
Vzduch je naše mořeJ.Rajlich, J.Sehnalfoto, text, bokorysy
Čs. letectvo 1918-1924J.Rajlich, J.Sehnalfoto, text, kamuflážní schéma
